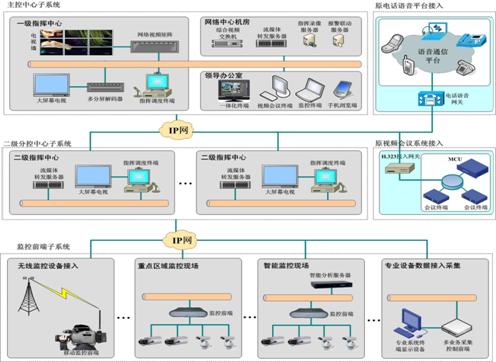

可视化指挥调度系统，向各级调度员提供包括语音、图像、视频、数据、会议式交互等全方位形式的调度方式，满足各级调度员在实施调度工作中，能够满足现场感和交互感，使得他们能够面对面般的交流，能够随手获得需要的数据、信息、现场以及交流工作的平台，从而比较完善、安全、精细化地完成每一项调度工作，确保系统的安全。可视化指挥调度系统是对传统的数据、音频调度系统的补充，将可视化的视频业务（视频会议、网络监控）和日常指挥调度业务功能整合，目的是实现音视频业务的实时交互，满足用户高清晰可视指挥调度的需求。同时，在多级指挥调度的应用中，用户可以通过该系统的图像与数据传输功能，更加直观、可靠的进行双向或多向指挥调度，还可同步察看特定的网络监控图像。

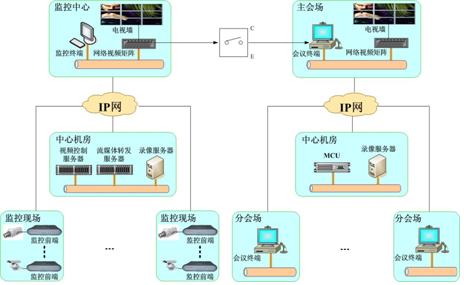

可视化的视频资源主要来自监控系统或者视频会议系统，如果按照这个思路为调度系统增加可视化功能：

  则可能出现如下问题：

1)数据、音频、视频分多个通道传输

2)语音平台能听、能说、不能看

3)视频监控系统能看、 （有的）能听、不能说

4)视频会议能听、能说、能看，但是仅局限于会议室，无法采集室外图像

5)需要同时应对数据、语音平台、视频监控、视频会议多个系统

6)在网络带宽有限情况下，往往只能保数据，而压视频

我们对该方案进行分析会发现，这是一个基于软件平台的解决方案，需要用到如下设备进行互联互通：

1) 电话语音网关

2)H.323接入网关

3)流媒体转发服务器

4)报警联动服务器

5)指挥录像服务器

这样，势必增加了系统建设的硬件、软件成本，增加了系统的不稳定性。可以把这个系统称之为整合1.0。

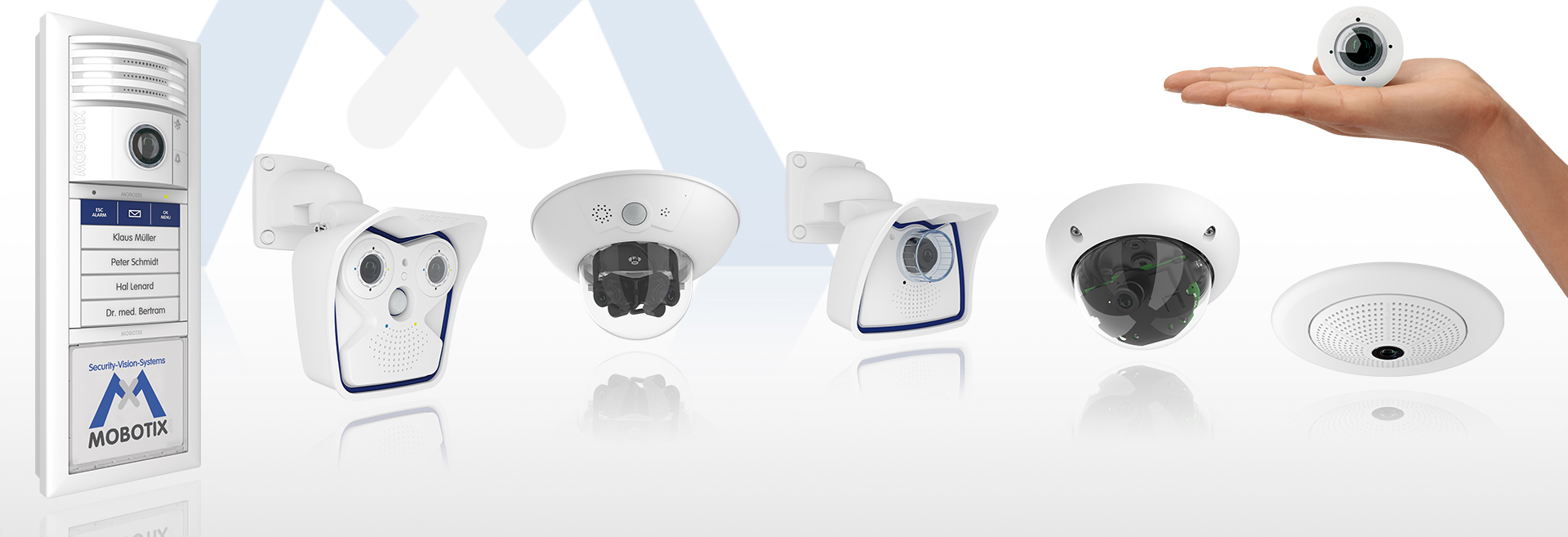

那么，既然，可视化的图像采集均是来自摄像机，那么有没有从前端设备摄像机上来寻找解决方案呢？答案就是采用Mobotix高清智能网络摄像机即可以解决上述问题。

针对可视化指挥调度系统，采用Mobotix高清智能网络摄像机具有如下9大优势：

1.多种图像上传方式，适合多种网络架构

1)指挥调度软件调用摄像机图像（以摄像机IP地址为192.168.112.192举例）：

a) http://192.168.112.192/record/current.jpg ，（完全按照摄像机的当前设置调用图像）

b) http://192.168.112.192/cgi-bin/image.jpg，（按照指定的图像格式调用图像，例如http://192.168.112.192/cgi-bin/image.jpg?size=1024x

768&quality=60）

c)http://192.168.112.192/cgi-bin/faststream.jpg，（从摄像机提取实时视频流，可以指定调用参数：http://192.168.112.192/cgi-bin

/faststream.jpg?stream=full&preview&size=640x480&fps=10.0

2)摄像机主动上传当前图像

a)使用FTP方式上传当前的图片。上传的目录名称可以使用多种变量，例如：$(TMS.DATE) ，当前日期：YYYY-MM-DD；上传的文件名称可以使用多种变量，例如：$(TMS.TIME) ，当前时间：hh:mm:ss.msec；图片的分辨率可调，并不需要与摄像机设置一致，支持自定义分辨率。b)使用FTP方式上传当前的视频流。上传的目录名称可以使用多种变量，例如：$(TMS.DATE) ，当前日期：YYYY-MM-DD；上传的文件名称可以使用多种变量，例如：$(TMS.TIME) ，当前时间：hh:mm:ss.msec；图像的分辨率和帧率可调，并不需要与摄像机设置一致，支持自定义分辨率和帧率。

2.  摄像机内置照度、温度、红外、振动传感器

超过或者低于设置的温度值，则产生报警信号。当前温度叠加到图像上显示：

3. 摄像机具有数据接口，可以外接传感器

4. 数据、图像叠加功能，数据可以叠加图像显示

5. 摄像机内置麦克风、扬声器，音视频同步传输

6. 摄像机支持SIP协议，可以使用IP可视电话，视频会议终端调用摄像机的音频、视频

7. IP66防护，无机械活动部件，严寒地区使用无需加热

8.摄像机极低功耗，适合用太阳能供电

Mobotix摄像机功耗≤5W，全天24小时工作，功耗按照5×24=120W计算，假定连续阴雨天7天,则需要的蓄电池的容量：

BC=1.2(安全系数，取中间值）×120W/12伏×7天×1/0.75（温度修正系数/蓄电池放电深度）=94AH

即使用1块100AH的蓄电池就可以满足连续供电7天的要求。

9. 采集并存储全景图像，便于事后分析
